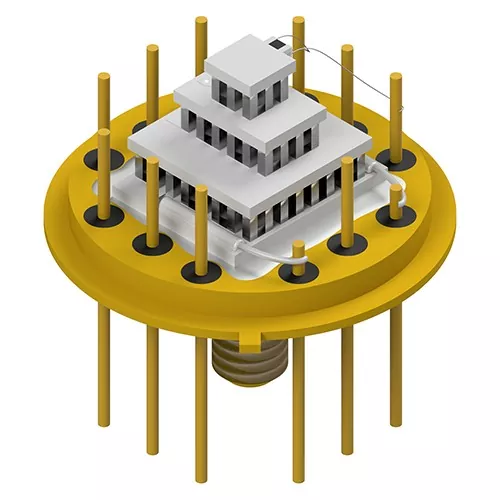

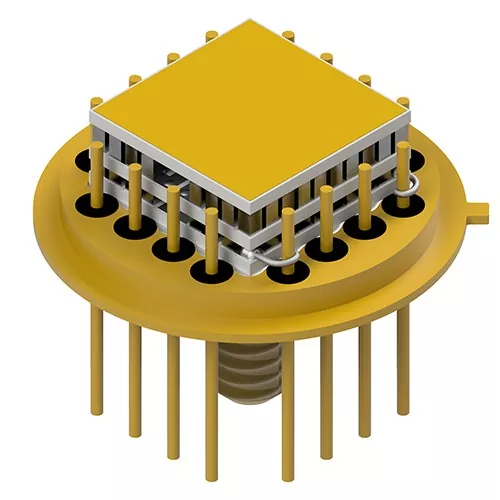

X-Meritan je profesionální dodavatel sestav v čínské kvalitě s mikrotermoelektrickými chladiči. Můžeme nejen poskytovat vysoce spolehlivé sestavy s mikrotermoelektrickými chladiči od zákazníků z celého světa, ale také poskytovat služby s přidanou hodnotou, využíváme naši klíčovou výhodu technologie k montáži termoelektrických chladičů do jakýchkoli standardních nebo speciálně navržených obalů, jako jsou TO-8, TO-39, BTF, BOX a tak dále, To jsou nejoblíbenější hlavy a obaly používané pro termoelektricky chlazené laserové diody, detektory a laserové senzory
Sestavy s mikrotermoelektrickými chladiči od X-Meritan představují sofistikovanou integraci mikrotepelného managementu a technologie přesného balení. Naši klíčovou výhodnou technologii používáme k montáži termoelektrických chladičů do standardních nebo speciálně navržených krytů, včetně termoelektrického chlazení pro laserové balíčky BTF, TO-8 a TO-39. Bezproblémovou integrací modulů do kov-sklo nebo kovokeramických pouzder poskytuje X-Meritan kritickou tepelnou stabilitu požadovanou pro vysoce výkonné laserové diody, detektory a senzory používané v moderních telekomunikačních a snímacích aplikacích.
Specializujeme se na integraci Micro-TEC do balíčků TO a dalších skříní s vysokou integritou a poskytujeme pokročilá řešení chlazení v pevné fázi pro optoelektronické komponenty. Náš tým odborníků zajišťuje, že každá jednotka splňuje přísné normy spolehlivosti, a dodává vysoce výkonné vlastní sestavy TEC v balíčcích BOX pro optoelektroniku globálním průmyslovým a leteckým partnerům přímo z naší specializované továrny.
Přesná montáž do:Sestavy s mikrotermoelektrickými chladiči jsou pečlivě namontovány na hlavičky TO s různými konfiguracemi kolíků, aby splňovaly specifické požadavky IR a XRF detektorů.
Podpora vysoce výkonného laseru:Zahrnuje specializované upevnění pro balíčky HHL a BTF, které jsou navrženy tak, aby zvládly vysoké tepelné zatížení spojené s vysoce výkonnými laserovými moduly.
Technologie HTCC a LTCC:Využívá metalokeramické obalové technologie pro pole fotodetektorů a poskytuje robustní a tepelně účinné prostředí pro složitá polovodičová zařízení.
Společné vývojové balení:Nabízí kolaborativní proces vývoje od návrhu konceptu a výběru materiálu až po prototypování, čímž zajišťuje, že konečná sestava splňuje všechny technické specifikace.

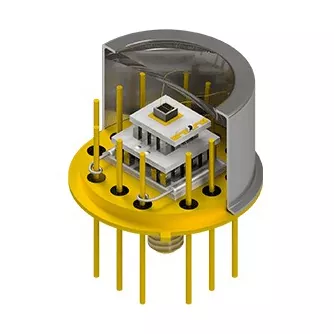

TO (tranzistorová forma) je nejběžněji používaná forma balení pro telekomunikační, infračervené, XRF a další typy detektorů. Základním materiálem pouzdra typu TO-13 bývá slitina Kovar nebo poniklovaná ocel. X-Meritan Company vyrábí termočlánkové součástky pro konektory TO s různými kolíky. Kolíky těchto konektorů mohou být ve standardním (cylindrickém) tvaru nebo ve tvaru s plochými konci nebo hroty pro zjednodušení svařování drátem.
Jak je uvedeno v tabulce, můžeme poskytnout službu TO. Naše instalační služba je velmi flexibilní. Máme velmi spolehlivé dodavatele TO, kteří mohou poskytovat vysoce kvalitní produkty. Montáží nám můžete svěřit i službu TO.
|
Záhlaví |
Materiály |
Piny |
Aplikace |
typ TEC |
|
typ TO-8 |
Kovář |
6, 12 nebo 16 |
IR, XRF a další typy detektorů |
|
|
TO-39 |
Kovář |
6, 8 nebo jiné |
IR, XRF a další typy detektorů |
Jedno až dvoustupňové |
|
TO-46 |
Kovář |
5 nebo 6 pinů |
VCSEL, miniaturní senzory |
Singel etapy |
|
TO-66 |
Kovář |
6 nebo 9 pinů |
IR, XRF a další typy detektorů |

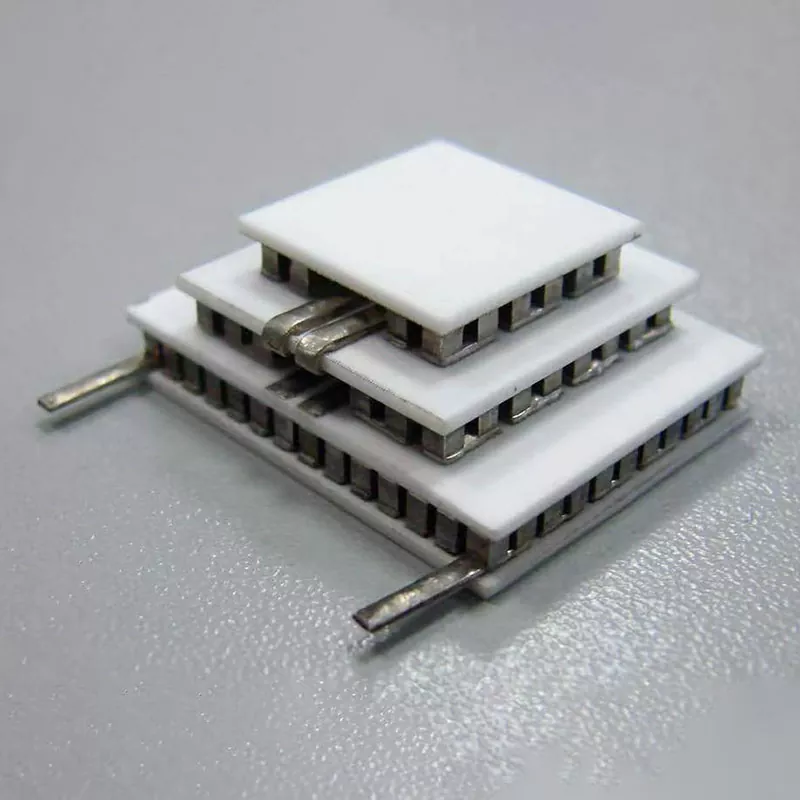

Jedno až čtyři stupně |
|
TO-37 |
Kovář |
6 nebo 9 pinů |
IR, XRF a další typy detektorů |
Jedno až dvoustupňové |
|
TO-13 |
Kovář |
6, 12 nebo 16 |
IR, XRF a další typy detektorů |
Jedno až dvoustupňové |
Kromě obalů typu TO můžeme nabídnout i některé další složitější velkoobjemové obalové produkty, jako jsou HHL, BTF, PS-28, TOSA a HTCC<CC atd. Zákazníci tak mají více možností.
Mezi hlavní aplikace těchto obalů patří laserové moduly, vysoce výkonné laserové moduly, detektory a senzory. TOSA je běžnější v oblasti telekomunikací. Pro pole fotodetektorů se používají metalokeramické obaly typu HTCC a LTCC. X-Meritan má technologii instalace termoelektrických modulů ve standardním balení pro snížení tmavého šumu senzorových polí.
|
Záhlaví |
Materiály |
Piny |
Aplikace |
|
HHL |
Kovar, ocel, měď-molybden |
vysoce výkonné laserové moduly |
|
|

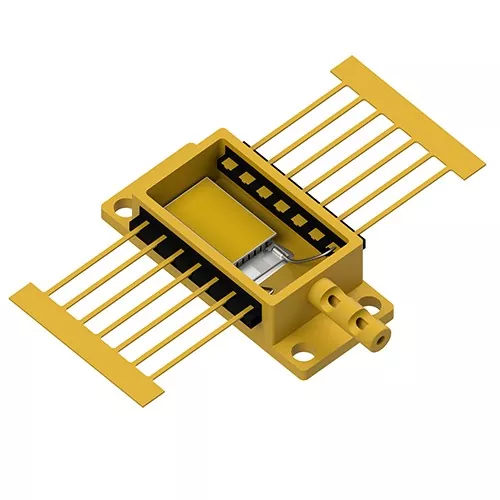

BTF |
Kovar s měděno-wolframovou základnou |
14 pinů |
laserové moduly |
|
PS-28, |
nikl a zlacený Kovar |
28 pinů |
detektory a senzory |
|
TOSA |
Kovar s mědí-wolframem |
|
telekomunikace |
|
HTCC a LTCC |
kovokeramické |
|
pole fotodetektorů. |
● Sestavy s mikrotermoelektrickými chladiči
Toto řešení nabízí přesnou montáž mikromodulů do vysoce celistvých obalů, které zajišťují optimální tepelný kontakt a dlouhodobou stabilitu citlivých součástí.
● Rozsáhlá kompatibilita balíčků
Podporuje širokou škálu průmyslových standardních hlaviček včetně balíčků TO-8, TO-39, BTF a BOX, díky čemuž je univerzální pro různé optoelektronické aplikace.
● Pokročilá integrace materiálů
Využívá Kovar, poniklované a pozlacené ocelové materiály, aby byla zajištěna vynikající materiálová kompatibilita a integrita vysokého vakua v krytech detektorů.
● Minimalizovaný tmavý šum
Poskytuje aktivní chlazení, které účinně snižuje temný šum polí senzorů a výrazně zlepšuje poměr signálu k šumu v aplikacích fotodetektorů.
● Flexibilní konfigurace záhlaví
Obsahuje přizpůsobitelné kolíky hlavičky, včetně standardních válcových, zploštělých konců nebo tvarů hřebíků, pro zjednodušení spojování drátů a integraci do PCB specifických pro zákazníka.
1. X-Meritan využívá desetiletí odborných znalostí v termoelektrickém průmyslu k poskytování vysoce spolehlivých sestav s mikrotermoelektrickými chladiči.
2. Umožňuje zcela zakázkové návrhy podle požadavků zákazníka, což zajišťuje, že budou řešeny i ty nejsložitější výzvy tepelného managementu.
3. Dodržuje přísné standardy výkonu a spolehlivosti, díky čemuž jsou naše produkty vhodné pro kritické scénáře leteckých a průmyslových elektronických aplikací.
4. Kombinuje efektivitu čínské výroby se špičkovým inženýrstvím a poskytuje nejlepší poměr ceny a výkonu pro profesionální chladicí sestavy po celém světě.
