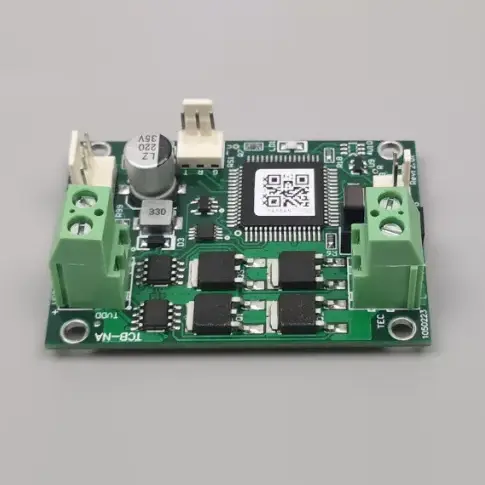

X-Meritan je profesionální čínský kvalitní regulátor teploty TCB-NA pro standardní dodavatele chladičů. High Precision TCB-NA Temperature Controller Board, navržená pro vysokou cenu, výkon a spolehlivost, je ideálním řešením pro stabilizaci laserových diod a různých chytrých domácích spotřebičů. Využitím našich zavedených výrobních odborných znalostí v Číně poskytuje X-Meritan globálním partnerům odolnou TCB-NA Semiconductor Cooler Board pro řízení teploty, která vyvažuje funkční všestrannost s dostupnou cenou.
Regulátor teploty TCB-NA pro standardní chladiče vyráběný společností X-Meritan jako čínským dodavatelem je všestranný modul řízení teploty navržený pro obecné průmyslové a komerční požadavky na chlazení. Tento regulátor teploty TCB-NA pro standardní chladiče usnadňuje přesnou regulaci prostřednictvím obousměrné řídicí architektury, která umožňuje plynulé přechody mezi režimy vytápění a chlazení. Společnost X-Meritan jako důvěryhodný partner pro řešení optimalizovala tuto řadu tak, aby efektivně fungovala se standardními napájecími zdroji, a nabízí uživatelsky přívětivé sériové rozhraní ASCII, které zajišťuje přímou integraci do stávajících hardwarových ekosystémů.
|
Parametr |
Specifikace |
|
Napájecí napětí desky |
4,5–27 V (musí odpovídat napětí TEC) |
|
Napětí TEC |
5V–27V (musí být ≥ napájecí napětí) |
|
TEC proud |
0-10A |
|
Snímač teploty |
10K NTC (výchozí hodnota B: 3950; skutečná hodnota B je neomezená – ovlivňuje pouze absolutní teplotu, nikoli přesnost regulace) |
|
Přesnost řízení teploty |
±0,1 °C |
|
Nastavte přesnost teploty |
±0,1 °C |
|
Rozsah měření teploty |
-30 °C až +147 °C |
|
Kontrolní rozsah teplot |
-20 °C až +100 °C |
|
Výchozí tovární nastavení Temp. |
25°C (na přání přizpůsobené) |
|
Rozměry (D × Š × V) |
60 mm × 42 mm × 26,5 mm (22 mm nad deskou, 1,5 mm tloušťka PCB, kolíky ≤ 3 mm pod) |
Obousměrné tepelné řízení
Podporuje režimy vytápění i chlazení s flexibilní konfigurací parametrů TEC, díky čemuž je přizpůsobitelný širokému rozsahu okolních podmínek a cílových teplot.
Standardizovaná sériová komunikace
Nastavení teploty a monitorování v reálném čase lze snadno spravovat prostřednictvím standardního protokolu ASCII, kompatibilního s běžnými sériovými nástroji, jako je Windows HyperTerminal pro rychlé nasazení.
Komplexní signálové rozhraní
Zahrnuje vyhrazené výstupy pro poplachové signály a stav „připraven“ spolu s řídicím vstupem pro vypnutí TEC, čímž se zvyšuje bezpečnost a potenciál automatizace celého systému.
Stabilní regulace ON/OFF
Využívá osvědčenou metodu řízení k zajištění spolehlivého udržování teploty a poskytuje konzistentní tepelné prostředí pro citlivé komponenty, jako jsou laserové diody a laboratorní zařízení.
Vysoký poměr ceny a výkonu
Navrženo tak, aby poskytovalo základní vysoce přesné řídicí funkce a zároveň zůstalo ekonomicky životaschopnou volbou pro rozsáhlé průmyslové aplikace a výrobu chytrých spotřebičů.
Regulátor teploty TCB-NA pro standardní chladiče pracuje s přímou, ale účinnou logikou řízení ON/OFF přizpůsobenou pro standardní termoelektrické chladiče. Systém monitoruje teplotu pomocí připojeného senzoru a porovnává ji s uživatelem definovanou žádanou hodnotou prostřednictvím svého interního procesoru. Na základě této odchylky řídí regulátor tok energie do TEC obousměrným způsobem a podle potřeby obrátí proud pro přepínání mezi vytápěním a chlazením. Zatímco tento model poskytuje robustní stabilitu pro standardní aplikace, je navržen s ohledem na jednoduchost a umožňuje, aby výstupní napětí následovalo přímo vstupní napájení, aby se maximalizovala dodávka energie do chladicích prvků.
Otázka: Jaké jsou kritické úvahy týkající se napájecího napětí pro TCB-NA?
Odpověď: Na rozdíl od naší pokročilé řady NE nebo NC nemá regulátor teploty TCB-NA pro standardní chladiče vnitřní omezení výstupního napětí. Proto musíte zajistit, aby napájecí napětí bylo nižší nebo rovné jmenovitému napětí vašeho TEC, abyste předešli přetížení součástí.
Otázka: Jak TCB-NA ovlivňuje stabilitu napájení systému?
Odpověď: Způsob spínání používaný tímto ovladačem může zvýšit zvlnění připojeného spínaného zdroje. Pokud váš systém obsahuje další desky citlivé na elektromagnetické rušení, doporučujeme napájet TCB-NA samostatně, aby byla zachována integrita dat a stabilita desky.
Otázka: Kdy bych měl zvolit TCB-NA před modelem TCB-NE?
Odpověď: Regulátor teploty TCB-NA pro standardní chladiče je ideální pro aplikace, kde jsou prioritou nákladová efektivita a standardní přesnost. Pokud váš projekt vyžaduje maximální energetickou účinnost nebo mnohem vyšší teplotní rozlišení, doporučujeme upgradovat na řadu TCB-NE.
1. Na rozdíl od mnoha distributorů provozuje X-Meritan vlastní vyhrazenou továrnu v Číně, což nám umožňuje udržovat přímý dohled nad celým výrobním procesem – od montáže PCB až po konečnou kalibraci každé jednotky TCB-NA.
2. S více než ostřílenými zkušenostmi v sektoru tepelného managementu jsme optimalizovali naše řídicí jednotky na základě skutečné zpětné vazby z průmyslu laserových diod a lékařských přístrojů, čímž jsme zajistili návrh hardwaru, který upřednostňuje dlouhodobou životnost.
3. Když s námi konzultujete, mluvíte přímo s inženýry, kteří navrhují hardware. Poskytujeme přesné technické pokyny pro řízení zvlnění napájení a přizpůsobení napětí, abychom zabránili riziku přetížení TEC.
4. Řízením profesionálního týmu zámořské logistiky a udržováním stálého zásob standardních komponentů efektivně zkracujeme nákupní cykly a nabízíme konkurenceschopnější ceny než tradiční mezinárodní maloobchodníci.
5. Naše produkty jsou vyráběny podle přísných průmyslových norem, které zajišťují, že regulátor teploty TCB-NA pro standardní chladiče trvale splňuje požadavky na elektromagnetickou kompatibilitu (EMC) potřebné pro komplexní integraci systému.
