Sestavy s mikrotermoelektrickými chladičise staly kritickým řešením pro průmyslová odvětví vyžadující kompaktní, přesné a spolehlivé řízení teploty. Od infračervených detektorů a laserových systémů po lékařská zobrazovací zařízení a průmyslové senzory, tyto chladicí sestavy pomáhají stabilizovat komponenty citlivé na teplotu a zároveň zlepšují výkon systému a prodlužují provozní životnost.
Tento článek vysvětluje, jak fungují mikrotermoelektrické chladicí sestavy, jejich výhody, běžné průmyslové aplikace, klíčové aspekty návrhu, výběr materiálu, tepelné problémy a budoucí trendy vývoje. Poskytuje také praktické pokyny pro inženýry, nákupčí OEM a systémové návrháře, kteří hledají spolehlivá řešení tepelného managementu.

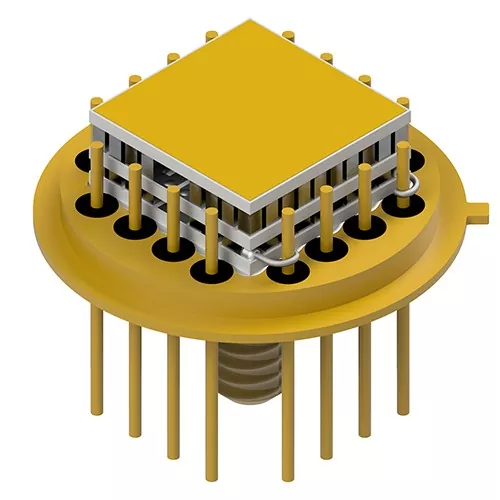

Sestavy s mikrotermoelektrickými chladiči jsou kompaktní systémy tepelného managementu navržené pro přesné řízení teploty vysoce citlivých elektronických a optických komponent. Tyto sestavy obvykle integrují mikro termoelektrické moduly, chladiče, senzory, materiály tepelného rozhraní a elektronické řídicí obvody do jednoho kompaktního balíčku.
Na rozdíl od konvenčních chladicích systémů, které se spoléhají na kompresory a chladiva, využívají termoelektrické chladiče Peltierův jev k přenosu tepla z jedné strany zařízení na druhou, když elektrický proud protéká polovodičovými materiály.
Mikrotermoelektrické chladicí sestavy jsou zvláště cenné v aplikacích, kde:
Tyto systémy jsou běžně integrovány do infračervených senzorů, laserových diod, CCD kamer, biomedicínských přístrojů, leteckých detektorů a optických komunikačních zařízení.
Základním principem činnosti mikrotermoelektrických chladičů je termoelektrický jev. Když stejnosměrný proud prochází polovodičovými přechody, teplo je absorbováno na jedné straně a uvolněno na opačné straně.
Studená strana ochlazuje cílovou součást, zatímco horká strana odvádí teplo přes chladič nebo tepelný rozvaděč.
| Komponent | Funkce |
|---|---|
| Termoelektrický modul | Přenáší teplo pomocí elektrického proudu |
| Chladič | Odvádí teplo z horké strany |
| Snímač teploty | Monitoruje teplotu systému |
| Řídicí obvod | Reguluje výkon chlazení |
| Materiál tepelného rozhraní | Zlepšuje účinnost přenosu tepla |
Protože je reakce chlazení elektricky řízena, mohou tyto sestavy dosahovat extrémně přesné regulace teploty ve zlomcích stupně Celsia.
Mikrotermoelektrické chladicí sestavy poskytují řadu výhod, kterých tradiční způsoby chlazení často nemohou dosáhnout.
Sestavy Micro TEC jsou vysoce kompaktní, díky čemuž jsou vhodné pro přenosnou elektroniku, miniaturizované senzory a zařízení s omezeným prostorem.
Tyto sestavy poskytují vysoce stabilní regulaci teploty, která je nezbytná pro přesnost detektoru a optickou stabilitu.
Absence kompresorů nebo mechanických součástí snižuje vibrace, hluk a požadavky na údržbu.
Mikro termoelektrické systémy mohou rychle upravit teplotu na základě dynamických provozních podmínek.
Mezi další výhody patří delší životnost systému, nižší náklady na údržbu, snížená rizika kontaminace a spolehlivý provoz v náročných podmínkách prostředí.
Sestavy s mikrotermoelektrickými chladiči jsou široce používány v průmyslových odvětvích, která závisí na tepelné přesnosti a stabilních provozních podmínkách.
| Průmysl | Typické aplikace |
|---|---|
| Lékařské vybavení | PCR systémy, zobrazovací detektory, biosenzory |
| Fotonika | Laserové diody, optické transceivery |
| Obrana a letectví | Infračervené zobrazování, systémy nočního vidění |
| Vědecký výzkum | Přesné detektory a analytické přístroje |
| Telekomunikace | Moduly přenosu optických vláken |
| Průmyslová automatizace | Vysoce přesné senzory a kontrolní systémy |
Rostoucí poptávka po miniaturizované elektronice a pokročilých optických systémech i nadále pohání rychlé přijetí termoelektrických chladicích sestav po celém světě.
Vysoce výkonná termoelektrická chladicí sestava kombinuje několik navržených prvků do integrovaného řešení.
Celkový návrh sestavy musí vyvažovat účinnost chlazení, tepelný odpor, spotřebu elektrické energie a omezení fyzické velikosti.
Pečlivá integrace systému pomáhá zabránit úniku tepla, kondenzaci a nestabilitě výkonu.
Výběr správné mikrotermoelektrické chladicí sestavy vyžaduje vyhodnocení více tepelných a provozních faktorů.
Inženýři by měli pečlivě posoudit:
Nesprávný výběr může vést k nedostatečnému chlazení, tepelné nestabilitě, poškození kondenzací nebo nadměrné spotřebě energie.
U vysoce citlivých aplikací detektorů poskytují sestavy navržené na zakázku často lepší výkon než standardní standardní moduly, protože optimalizují tepelné cesty a minimalizují mechanické namáhání.
Přestože mikrotermoelektrické sestavy poskytují výjimečnou přesnost, je třeba vyřešit několik technických problémů.
Když teploty klesnou pod úroveň okolního rosného bodu, může dojít ke kondenzaci vlhkosti a potenciálně poškodit citlivou elektroniku.
Efektivní odvod tepla z horké strany je kritický. Špatný odvod tepla snižuje účinnost chlazení a může dojít k přehřátí systému.
Opakované cykly ohřevu a chlazení mohou způsobit mechanické namáhání pájených spojů a polovodičových materiálů.
Mikro termoelektrické chladiče nejsou vždy tak energeticky účinné jako systémy na bázi kompresoru pro velké chladicí zátěže. Správná optimalizace systému je nezbytná.
Pokročilá tepelná simulace a pečlivý návrh sestavy pomáhají minimalizovat tato rizika a zároveň zvyšují dlouhodobou spolehlivost.
Výběr materiálu hraje hlavní roli v účinnosti a životnosti termoelektrických chladicích sestav.
| Materiál | Účel |
|---|---|
| Telurid vizmutu | Vysoká termoelektrická účinnost |
| Nitrid hliníku | Vynikající tepelná vodivost a izolace |
| Měď | Efektivní přenos tepla |
| Keramické substráty | Elektrická izolace a stabilita konstrukce |
| Grafitové tepelné podložky | Zlepšené vedení tepla rozhraním |
Moderní materiálové inženýrství pokračuje ve zlepšování účinnosti chlazení, miniaturizační schopnosti a dlouhodobé životnosti.
| Funkce | Mikro termoelektrické chlazení | Tradiční kompresorové chlazení |
|---|---|---|
| Hluk | Tichý | Přítomný mechanický hluk |
| Vibrace | Žádný | Možné vibrace |
| Velikost | Kompaktní | Větší systémy |
| Přesnost | Velmi vysoká | Mírný |
| Údržba | Nízký | Vyšší |
| Chladiva | Není vyžadováno | Požadovaný |
U kompaktních, vysoce přesných systémů poskytují termoelektrické sestavy často vynikající výkon i přes poněkud nižší účinnost chlazení ve velkém měřítku.
Budoucnost mikrotermoelektrických chladicích sestav je silně spojena s pokroky v miniaturizované elektronice, systémech umělé inteligence, přístrojích pro letectví a kosmonautiku a optických komunikačních technologiích nové generace.
Mezi nově vznikající trendy patří:
Jak se přesná elektronika neustále vyvíjí, požadavky na tepelnou stabilitu budou ještě náročnější, což dále zvýší význam pokročilých mikrotermoelektrických sestav.
Ano. V závislosti na konstrukci systému a tepelném zatížení může mnoho termoelektrických sestav dosáhnout teplot pod 0 °C.
Ano. Protože neobsahují žádné pohyblivé části, často poskytují vynikající dlouhodobou spolehlivost s minimální údržbou.
Lékařské zobrazování, letectví, fotonika, telekomunikace, průmyslová automatizace a vědecká přístrojová technika – to vše se silně spoléhá na přesné termoelektrické chlazení.
Absolutně. Mnoho výrobců poskytuje vlastní chladicí sestavy optimalizované pro specifické tepelné zatížení, rozměry, podmínky prostředí a požadavky na integraci.
Výkon chladiče je extrémně důležitý, protože neefektivní odvod tepla může dramaticky snížit účinnost chlazení a celkovou stabilitu systému.
Sestavy s mikrotermoelektrickými chladiči se staly nepostradatelnou technologií pro moderní přesnou elektroniku a systémy řízení teploty. Jejich kompaktní konstrukce, provoz bez vibrací, přesná regulace teploty a dlouhá provozní životnost je činí ideálními pro náročné aplikace v mnoha průmyslových odvětvích.
Jak technologie postupuje směrem k vyšší hustotě integrace a větší tepelné citlivosti, profesionálně zkonstruované termoelektrické chladicí sestavy budou hrát ještě důležitější roli při udržování stability výkonu a spolehlivosti zařízení.
Fuzhou X-Meritan Technology Co., Ltd.se specializuje na pokročilá mikrotermoelektrická chladicí řešení navržená pro vysoce výkonné detektorové systémy, optická zařízení a průmyslové přesné aplikace. Díky rozsáhlým technickým odborným znalostem a přizpůsobeným možnostem řízení teploty pomáhá společnost globálním zákazníkům dosáhnout spolehlivého a účinného chladicího výkonu.
Kontaktujte násdnes diskutovat o přizpůsobených sestavách s mikrotermoelektrickými chladiči pro vaše detektory, optické systémy, lékařské vybavení nebo průmyslové aplikace.
